طراحی و اتوماسیون یک سیستم هیدروپونیک در گلخانه‌ها با استفاده از PLC (کنترلر منطقی برنامه‌پذیر) راهی عالی برای بهینه‌سازی آبیاری، تحویل مواد مغذی و عملکرد کلی سیستم است. در این مقاله، راهنمایی جامع برای برنامه‌ریزی، طراحی و پیاده‌سازی پروژه اتوماسیون سیستم هیدروپونیک ارائه می‌دهیم.

1. مقدمه‌ای بر اتوماسیون با استفاده از PLC

کنترلرهای منطقی برنامه‌پذیر (PLC) می‌توانند تمامی جنبه‌های کلیدی سیستم‌های هیدروپونیک را کنترل و اتوماسیون کنند، از جمله:

• کنترل جریان آب و پمپ‌ها.
• تحویل و مخلوط کردن مواد مغذی.
• نظارت و تنظیم pH و EC.
• کنترل دما و رطوبت.
• زمان‌بندی روشنایی (در صورتی که از لامپ‌های رشد استفاده کنید).
• ثبت داده‌ها و هشدارها برای مشکلات احتمالی.

2. اجزای لازم برای اتوماسیون سیستم هیدروپونیک

سخت‌افزار مورد نیاز

1. PLC کنترلر:

• PLC با ورودی‌ها و خروجی‌های کافی برای اتصال سنسورها و عملگرها انتخاب کنید.
• برندهای محبوب: زیمنس (سری S7)، آلن برادلی، میتسوبیشی، شنایدر و دلتا.
• برای سیستم‌های کوچک‌تر، می‌توانید از گزینه‌های مقرون به صرفه مانند Arduino یا ESP32 برای پروتوتایپ استفاده کنید.

2. سنسورها:

• سنسور pH: برای اندازه‌گیری سطح pH محلول مغذی.
• سنسور EC: برای اندازه‌گیری هدایت الکتریکی محلول مغذی.
• سنسور سطح آب: برای نظارت بر سطح مخزن.
• سنسور جریان: برای اندازه‌گیری نرخ جریان در لوله‌های آبیاری.
• سنسور دما: برای نظارت بر دمای آب و گلخانه.
• سنسور رطوبت: برای نظارت بر رطوبت هوای داخل گلخانه.
• سنسور نور (اختیاری): برای کنترل روشنایی اضافی.

3. عملگرها:

• پمپ‌های آب: برای کنترل آبیاری.
• پمپ‌های هوا: برای هوادهی در سیستم‌هایی مانند DWC.
• شیرهای برقی: برای کنترل جریان آب و مواد مغذی.
• موتورهای مخلوط‌کننده: برای مخلوط کردن محلول مغذی.
• هیترها/کولرها: برای حفظ دمای آب.
• فن‌ها یا سیستم‌های تهویه: برای کنترل دما و رطوبت.
• لامپ‌های رشد: برای کنترل زمان‌بندی نوردهی.

4. منبع تغذیه:

• برای PLC و دستگاه‌های متصل به آن، یک منبع تغذیه پایدار فراهم کنید.
• از منبع تغذیه بدون وقفه (UPS) برای جلوگیری از خرابی در زمان قطع برق استفاده کنید.

5. ماژول‌های ارتباطی (اختیاری):

• برای نظارت و کنترل از راه دور با استفاده از پلتفرم‌های SCADA یا اینترنت اشیاء.
• پروتکل‌های معمول: Modbus TCP/IP، MQTT یا OPC-UA.

نرم‌افزار مورد نیاز

1. محیط برنامه‌نویسی PLC:

• از نرم‌افزارهایی مانند Siemens TIA Portal، Allen-Bradley RSLogix یا Mitsubishi GX Works برای برنامه‌نویسی با استفاده از منطق پله‌ای استفاده کنید.
• برای پروتوتایپ، پلتفرم‌هایی مانند Arduino IDE یا Node-RED می‌توانند مفید باشند.

2. رابط انسان و ماشین (HMI):

• پنل‌های HMI برای نظارت و کنترل سیستم گلخانه توسط اپراتورها.
• مثال‌ها: پنل‌های HMI دلتا یا پنل‌های Comfort زیمنس.

3. SCADA (اختیاری):

• نرم‌افزار Supervisory Control and Data Acquisition برای نظارت و تجزیه و تحلیل داده‌ها در مقیاس بزرگ.

3. طراحی سیستم و جریان کاری اتوماسیون

منطق کنترل پایه

1. کنترل آبیاری:

• از سنسورهای جریان برای نظارت بر نرخ جریان استفاده کنید.
• پمپ‌های آب را به طور خودکار برای تحویل مواد مغذی در زمان‌های مشخص فعال کنید.
• از سنسورهای سطح آب برای جلوگیری از سرریز شدن استفاده کنید.

2. مخلوط کردن و تحویل مواد مغذی:

• pH و EC را به صورت لحظه‌ای اندازه‌گیری کنید.
• سطح مواد مغذی را با کنترل شیرهای برقی تنظیم کنید.
• از موتورهای مخلوط‌کننده برای اطمینان از همگنی محلول مغذی استفاده کنید.

3. نظارت بر شرایط محیطی:

• دما و رطوبت داخل گلخانه را نظارت کنید.
• فن‌ها، هیترها یا درهای تهویه را بر اساس بازخورد سنسورها به طور خودکار فعال کنید.

4. کنترل روشنایی:

• از سنسورهای نور یا تایمرها برای کنترل روشنایی گلخانه بر اساس نیازهای گیاهان استفاده کنید.

در اینجا یک توصیف ساده از نحوه برنامه‌نویسی PLC آمده است:

مرحله 1: راه‌اندازی اولیه

• مقادیر اولیه pH، EC، نرخ جریان و سطح مخزن را تنظیم کنید.
• آستانه‌ها برای pH (به عنوان مثال، 5.5–6.5)، EC (به عنوان مثال، 1.5–2.5 mS/cm) و سطح مخزن را تعریف کنید.

مرحله 2: نظارت

• به طور مداوم ورودی‌های سنسورها را خوانده و ثبت کنید.
• در صورت خارج شدن pH، EC یا سطح آب از محدوده تعیین شده، هشدار دهید.

مرحله 3: منطق کنترل

• اگر pH > 6.5 → شیر برقی محلول اسیدی را باز کنید.
• اگر pH < 5.5 → شیر برقی محلول قلیایی را باز کنید.
• اگر EC < حد آستانه → محلول مغذی را اضافه کنید.
• اگر سطح مخزن کم باشد → پمپ آب را برای پر کردن مجدد فعال کنید.
• اگر دما > 30°C → فن‌های تهویه را روشن کنید.
• اگر رطوبت < 50% → سیستم مه‌پاش را فعال کنید.

مرحله 4: زمان‌بندی آبیاری

• پمپ‌های آب را برای آبیاری در فواصل زمانی یا بر اساس داده‌های رطوبت خاک به طور خودکار فعال کنید.

5. نکات اجرایی برای پیاده‌سازی

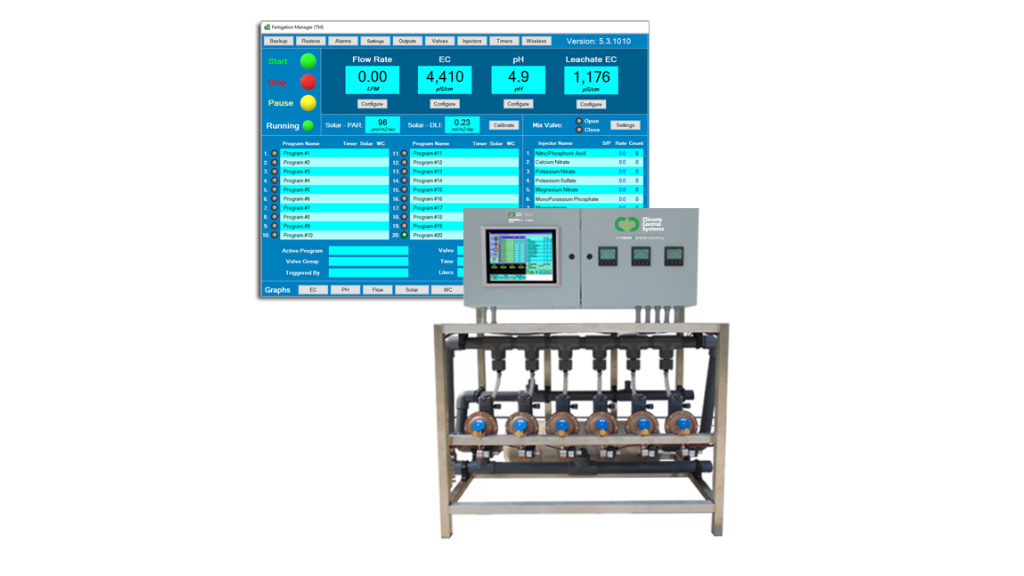

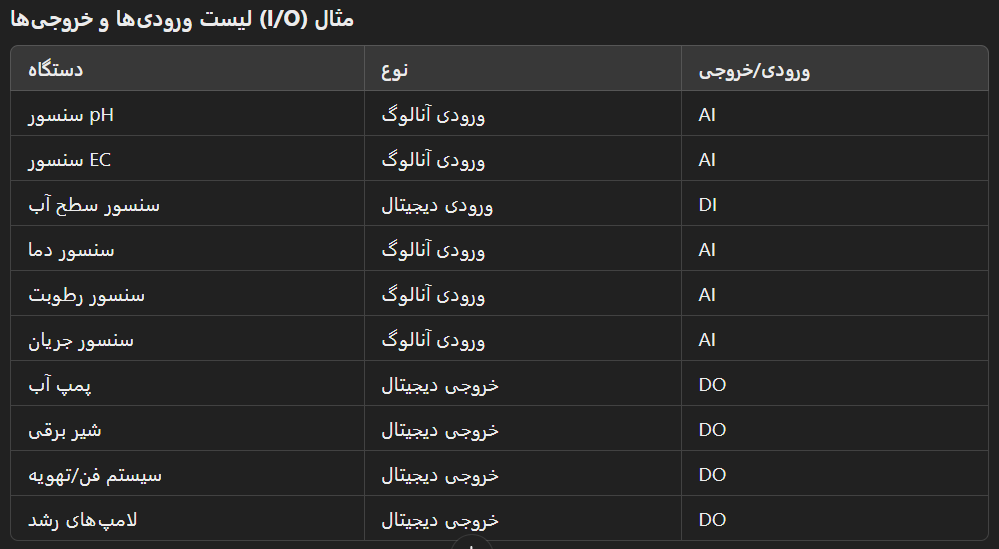

1. شروع کوچک: ابتدا اتوماسیون را در یک بخش کوچک از گلخانه آزمایش کنید. 2. مستندسازی: دیاگرام‌های سیم‌کشی، لیست‌های I/O و منطق برنامه‌نویسی را مستند کنید. 3. اضافه‌کردن افزونه‌ها: از سنسورها و عملگرهای پشتیبان برای عملکردهای حیاتی استفاده کنید. 4. ثبت داده‌ها: برای عیب‌یابی و بهینه‌سازی، داده‌ها را ثبت کنید. 5. دسترسی از راه دور: از PLC‌های مجهز به اینترنت اشیاء برای نظارت و کنترل از راه دور استفاده کنید.

6. ویژگی‌های پیشرفته برای اتوماسیون سیستم

• آبیاری هوشمند: از یادگیری ماشین برای پیش‌بینی نیاز آبیاری براساس داده‌های تاریخی و مراحل رشد گیاهان استفاده کنید.
• ادغام اینترنت اشیاء: سیستم را از طریق اپلیکیشن‌ها یا داشبوردها به صورت آنلاین مدیریت کنید.
